高温信号电缆

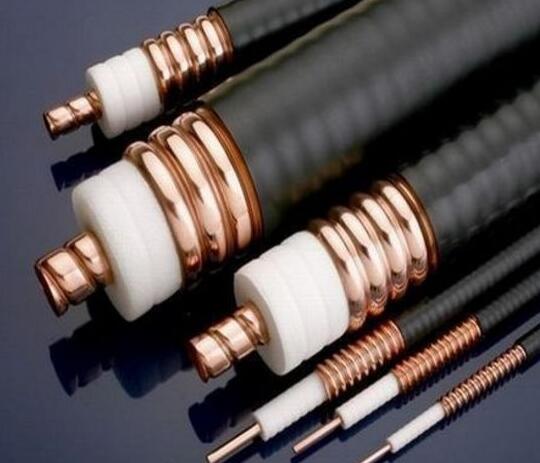

SDY-50-7-3 SDY-50-9-3 SDY-50-15-3 SDY-50-17-3皱纹铜管电缆
| 产品参数 | |||||
| 型号 | SDY-50-7-3 | SDY-50-9-3 | SDY-50-15-3 | SDY-50-17-3 | |
| 内导体外径 | 2.83 | 3.5 | 6 | 7.1 | |
| 绝缘 | PE | PE | PE | PE | |
| 外导体 | 皱纹铜管 | ||||
| 总外径(mm) | 10.2 | 12.4 | 20 | 24 | |
| 很小弯曲半径(mm) | 150 | 190 | 300 | 330 | |
| 电缆重量（kg/km） | 180 | 290 | 420 | 570 | |
| 特征阻抗 (Ω) | 50±1 | 50±1 | 50±1 .5 | 50±2 | |
| 很高使用频率 | 9000 | 9000 | 6000 | 4500 | |
| 事情电压（有用值） (kV/km) | 1.3 | 1.7 | 1.9 | 2 | |
| 衰减dB/km | 30(MHz) | 25 | 20 | 11.8 | 10 |
| 200(MHz) | 65 | 54 | 31.5 | 27 | |
| 1000(MHz) | 154 | 129 | 74.9 | 67 | |
| 2000(MHz) | 227 | 192 | 110.7 | 101.8 | |
| 3000(MHz) | 286 | 242 | 140 | 132 | |
| 平均功率 (kW) | 30(MHz) | / | / | 6.1 | 7.5 |
| 200(MHz) | / | / | 2.3 | 3 | |
| 500(MHz) | / | / | 1.39 | 1.79 | |
| 1000(MHz) | / | / | 0.94 | 1.2 | |
| 毗连器 | N-J123 | N-J124 | N-J125 | L27Q-J(K)130 | |
| N-K123 | N-K124 | L27Q-J(K)125 | L29Q-J(K)130 | ||
